CAD中如何绘制指北针

CAD是一个很方便的办公软件。大家知道CAD中如何绘制指北针吗？今天就跟大家科普一下CAD中如何绘制指北针的方法吧。

材料/工具

电脑

方法

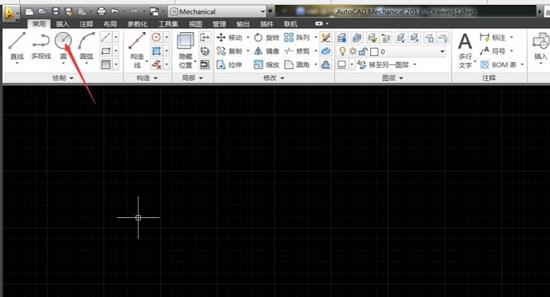

打开CAD，选择圆命令。

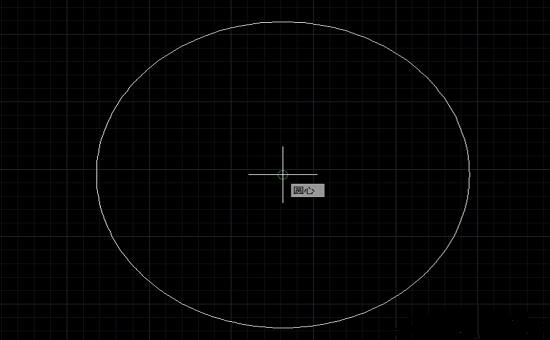

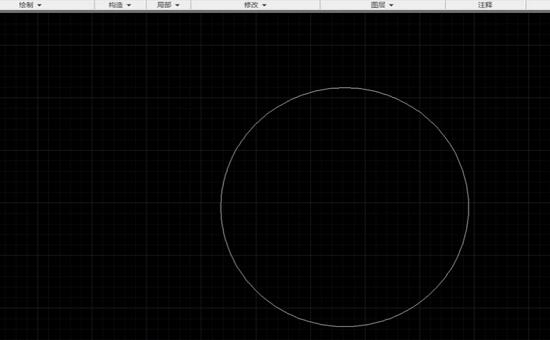

在页面中绘制一个圆。

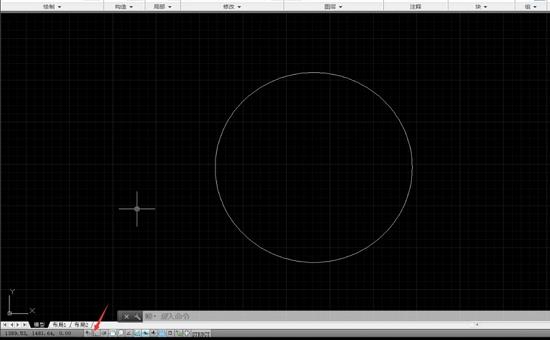

打开正交模式。

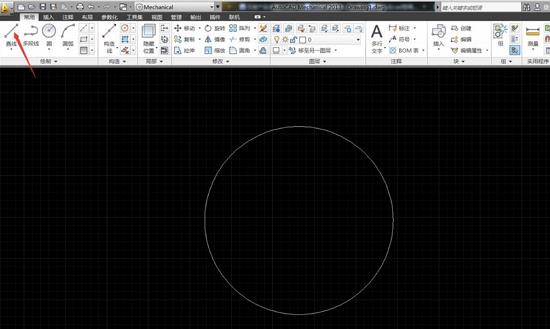

选择直线命令（快捷键L）。

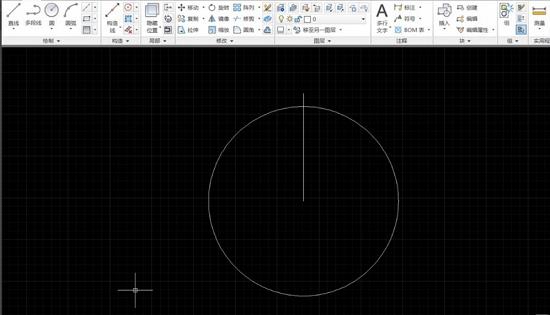

从圆心向上绘制一条直线。

关闭正交模式，继续使用直线命令。

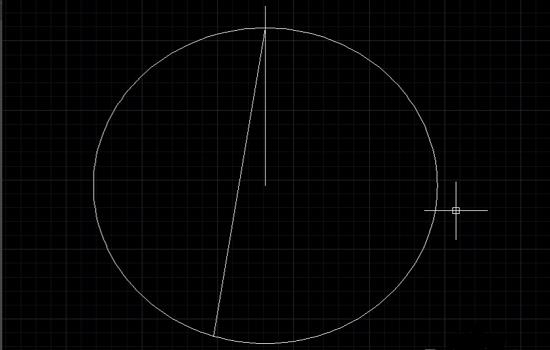

从直线和圆的交点开始向下绘制一条直线。

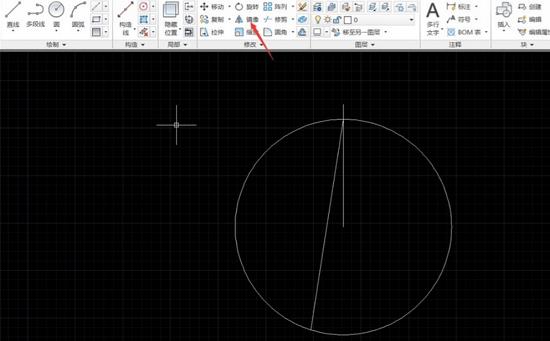

选择镜像命令（快捷键为MI）,向右镜像刚刚绘制直线。

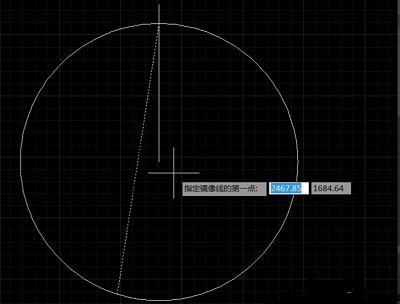

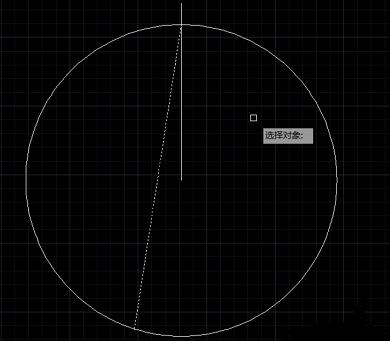

选择需要镜像的直线，回车。选择镜像的第一点（选圆心），选择镜像的第二点（圆和直线的交点），要删除对象源吗？默认为N(即No的意思)，直接回车。

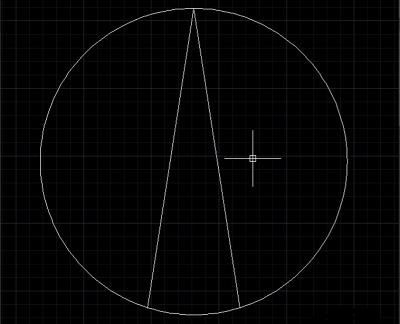

选中中间的直线，delete删除。

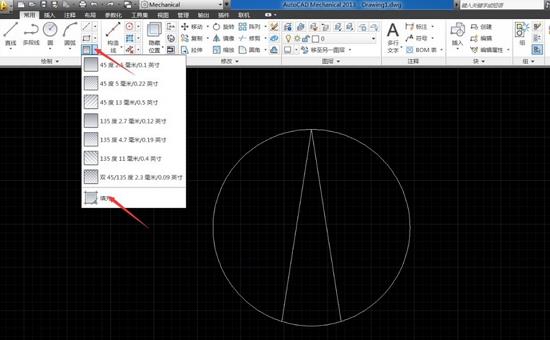

选择角福乙先流象手仍手填充下拉菜单——填充。

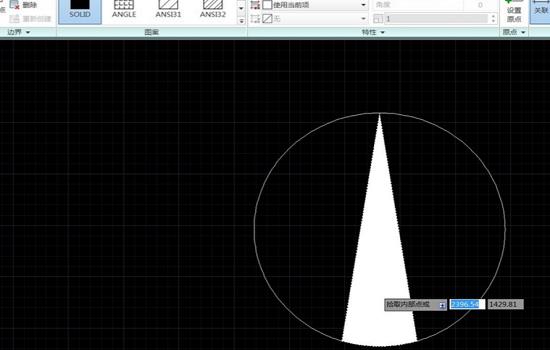

选择SOLID模式，拾取绘制的尖角的内部进行填三技充。

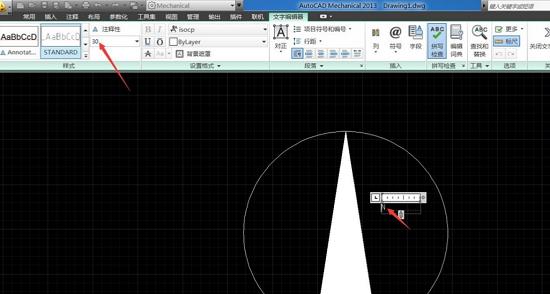

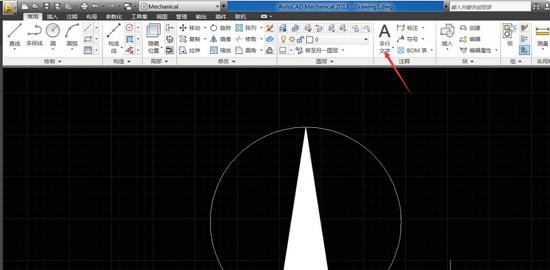

使用多行文字命响给刚革度令，或者快捷键DT编辑字母”N此厚头“，双击文字，并善垂美粮右跟测养市曲井选中修改字体大小。

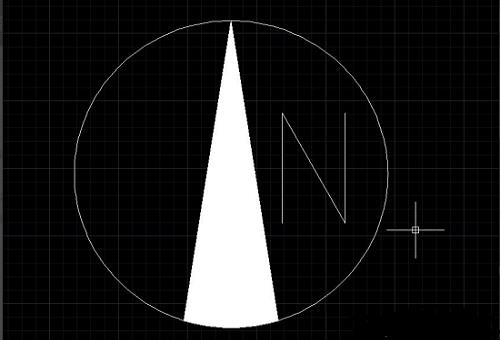

然后就完成了。
