​隧道导线测量方法及计算

隧道导线测量方法及计算

由洞外向洞内传递方向和坐标联系导线：洞外导线的方向和坐标传递给洞内导线，构成一个洞内、外统一的控制系统。主要是支导线。

斜井、横洞或竖井：增加开挖面方法：垂准仪光学投点、陀螺经纬仪定向

由洞外向洞内传递高程

斜井或横洞往返水准测量：斜井坡度陡，视线短，测站多，照明差，误差积累较大。每隔10站左右应在斜井边布一临时水准点，以便往返测量时校核 。光电测距三角高程测量：温度，对向观测

竖井

悬挂钢尺

光电测距快速、准确，50米深更显优势

前面括号：A与测距仪照准头转动中心的高差

后面括号：B与反射镜转动中心的高差

一、平面控制测量

为了给出隧道正确的掘进方向，并保证准确贯通，应进行洞内控制测量。

由于隧道洞内场地狭窄，平面控制常采用中线或导线 两种形式。

（一）中线形式

用中线点直接进行施工放样。

适用于较短隧道，以定测精度测设中线点，距离和角度数据由坐标值反算。

测设新中线点，算出新点实际的精确点位，与理论坐标比较，若差值较大，应将新点移到正确的中线位置上。

（二）导线形式

l洞内控制依靠导线，施工放样用的中线点由导线测设。

l导线控制的方法较中线形式灵活，点位易于选择，测量工作也较简单，而且具有多种检核方法，适用于长隧道。

洞内导线与洞外导线比较，具有以下特点：

l洞内导线是逐渐向前延伸，只能敷设支导线 或 狭长形导线环

l导线形状取决于坑道形状导线点的埋石顶面应比洞内地面低20～30cm，上面加设护盖、填平地面，以免遭受破坏。

洞内导线常采用的形式

1、单导线 半数测回测左角，半数测回测右角。

2、导线环 每测一对新点后（如5和5’），按两点坐标反算5～5‘距离，与实测距离比较。

3、主副导线环 双线为主导线，单线为副导线。副导线只测角不量距。按虚线形成第二闭合环时，主导线在3点处能以平差角传算3～4边的方位角以后均仿此法形成闭合环。

4、交叉导线 并行导线每前进一段交叉一次，每个新点由两条路线换算坐标，取平均值。

5、旁点闭合环 A、B为旁点。旁点闭合环一般测内角，作角度平差旁点两侧的边长，可测可不测。当有平行导坑时，可利用横通道将正洞和导坑相连，形成导线闭合环。

隧道导线测量方法及计算

三角（三边）测量：在地面选一系列控制点，相互连接成若干个三角形，构成各种网（锁）状图形。

通过观测三角形的内角或（边长），再根据已知控制点的坐标、起始边的边长和坐标方位角，经解算三角形和坐标方位角推算可得到三角形各边的边长和坐标方位角，进而有直角坐标正算公式计算待定点的平面坐标。

导线测量：将控制点用直线连接起来形成折线，成为导线，这些控制点为导线点，点间的折线便称为导线边，相邻边的夹角称为转折角。于坐标方位角已知的导线边线连接的转折角称为连接角。

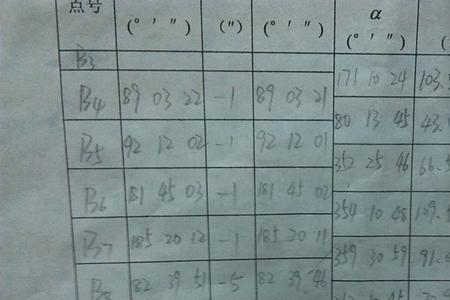

通过观测导线边的边长和转折角、根据起算数据经计算获得导线点的平面坐标，称为导线测量。

隧道导线测量方法及计算

隧道测量闭合双导线的布置方法:1. 洞外平面控制网一般采用 GPS 测量，每个洞口应沿洞口连线 的方向布设 4 个控制点，形成大地四边形，点间尽量相互通视，点间 的距离。

2、 洞外水准点一般每个洞口应埋设不少于 2 个以上的水准点。 水准点应尽可能与洞口等高，两水准点间的高差应以水准测量 1～2 站即可。

3、 洞内导线一般大于 1.5km 的隧道应布设双导线，形成多边形 闭合环， 每个闭合环一般由 4～6 条边构成。 导线点间距一般在 200m。
