剖面图的剖面方向怎样看？
剖面图的剖面方向怎样看？
有时候我们算量，经常看到剖切符号，如果不熟悉这个剖切符号怎么看，可能看不懂图纸。这里我来为大家介绍下剖面图的剖切符号怎么看？
剖面图又称剖切图，是通过对有关的图形，按照一定剖切方向所展示的内部构造图例。

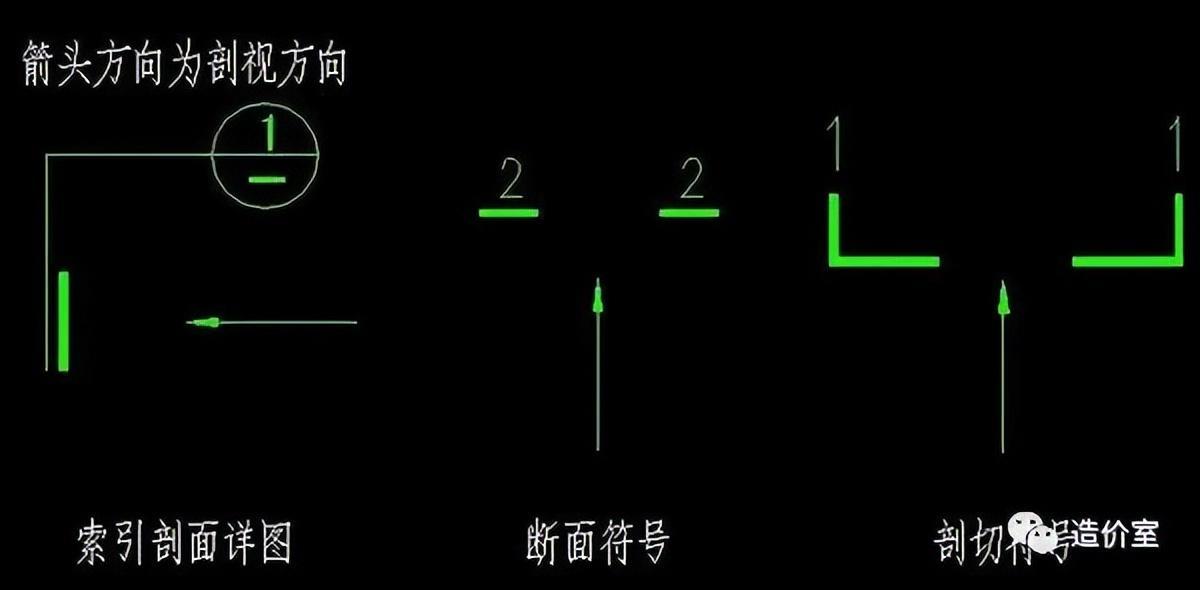

一般我们会遇到三种情况，我分别在三种情况下给大家讲解：
情况一：
以数、字的方向为准，往数字方向看！
情况二：
看剖面箭头所指的方向，顺着箭头所指的方向看。

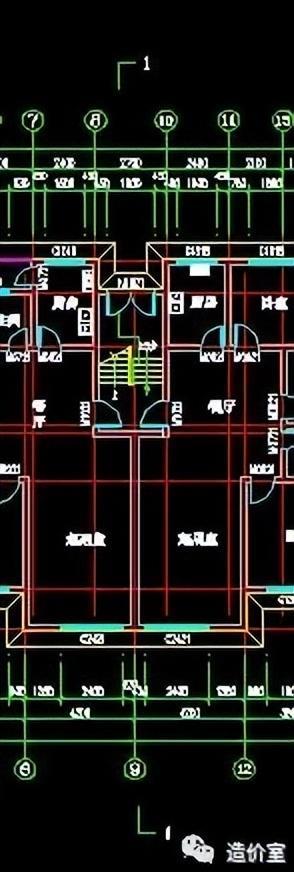

情况三：
上图从左往右看右半部分，反之亦然。

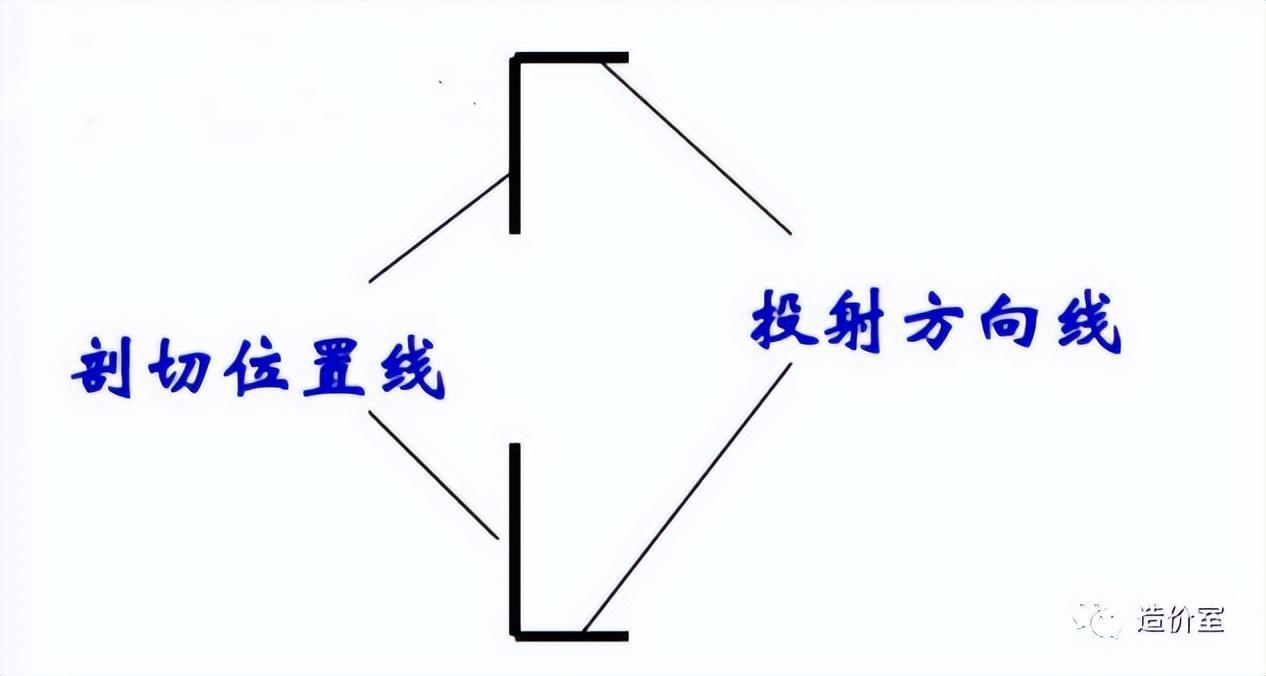

这里说下剖切符号，剖切符号包括剖切位置线和投射方向线。剖切位置线画粗实线，长度约6~10mm，投射方向线又称剖视方向线，应垂直于剖切位置线，也画粗实线，长度约为4~6mm。
在文章的最后为大家总结，首先先论长短，长的代表从这个地方剖，短的代表朝哪边看，对于剖切索引来说，是长细线相对于短粗线来说是方向。
-
