本次课程内容大纲：

1）、电子膨胀阀的结构特点；

2）、电子膨胀阀的工作原理；

3）、如何检修电子膨胀阀；

4）、电子膨胀阀故障判断的秘诀；

学习时间：15分钟；

一、电子膨胀阀的结构特点

电子膨胀阀是由电子电路控制的膨胀阀，适用于变频空调器以及一台室外机带动多台室内机的空调器。

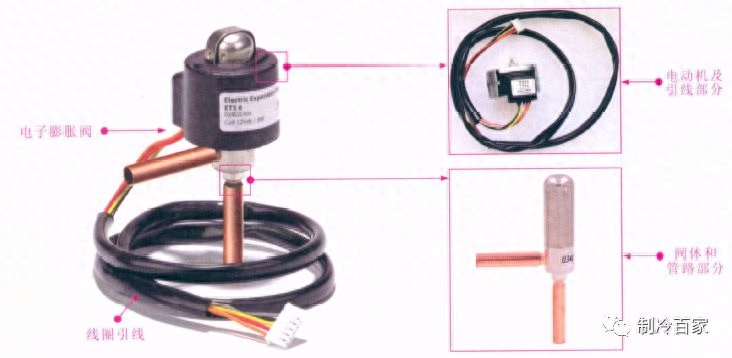

下图为电子膨胀阀的结构：

可以看到其主要由阀体和电动机等部分构成的。

电子膨胀阀的两根铜管与空调器的制冷管路连接。其中，电子膨胀阀的进管与冷凝器出口管路连接；电子膨胀阀的出管与空调器室外机二通截止阀连接

在空调器制冷模式下，由冷凝器输出的低温高压的制冷剂液体送入电子膨账阀中，经电子膨胀阀节流后变为低温低压气体，经二通截止阀后送至室内机的蒸发器中。

二、电子膨胀阀的工作原理

电子膨胀阀的驱动部件是一个脉冲步进电动机，它的转子和定子之间由一个薄圆筒形衬套相隔开，使定子不与制冷剂相接触。

定子线圈接收微处理器送来的脉冲电压，使转子以一定的角度步进式向左或向右旋转

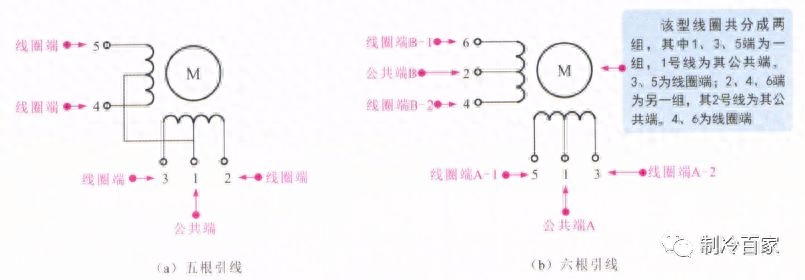

根据电子膨胀阀电动机定子线圈的引线数量不同，电子膨胀阀一般有两种，一种是6根 引线，一种是5根引线，具体请参考以下图片：

电子膨胀阀的工作过程如下：

1）、安装在蒸发器进口及出口处的数个温度传感器检测出进、出口处的温度，井输入到微处理器中，经过比较运算电路，使定子绕组得到脉冲电压，从而产生旋转磁场。

2）、与转子一体的转轴旋转

3）、由于阀体上螺母的作用，转轴一边旋转，一边作直线运动

4）、转轴前端的阀芯在阀孔内进、出移动，流通截面变化

5）、流过电子膨胀阀的制冷剂的流量发生变化

6）、微处理器停止对电机定子绕组供电

7）、 转子停止旋转

8）、流过电子膨胀阀的制冷剂的流量固定不变

9）、当微处理器再次对电机定子绕组供电时，恢复到第①步

三、如何检修电子膨胀阀

电子膨胀阀故障一般有脉冲电动机损坏，转子卡住、针阀密封性差等故障。

在正常情况 下，当空调器加电启动后，电子膨胀阀应有“咯嗒”的响声，且空调器运行一段时间后用手 摸电子膨胀阀的两端，进口处是温热的，出口处是冰凉的；

若没有响声，或在空调器制冷模式下，压缩机工作一段时间后电子膨胀阀结霜，则需要检测其供电（直流12V）、线圈等是否正常。

若经检测直流供电电压正常，则说明空调器控制电路正常，若此时电子膨胀阀内仍无声音，则多为电子膨胀阀阀体不良

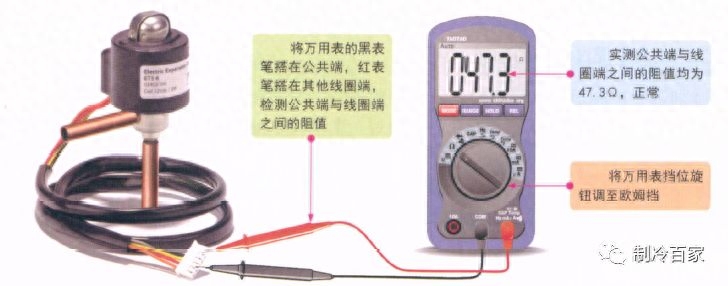

接下来，可检测电子膨胀阀电动机线圈阻值，请参考以下示意图：

1）、五根引线电子膨胀阀的检查

在正常情况下，五根引线线圈的公共端（1号线，接直流12V）与线圈端（2、3、4、5 号线）之间的阻值应均在47欧姆左右；2号线与3、4号线的电阻值约为94欧姆；

若测得引线之间电阻为无穷大，则说明线圈开路

如果阻值过小，则说明线圈短路，均需要更换

2）、六根引线电子膨胀阀的检查

在正常情况下，六根引线线圈的第1组线圈中，1号线与3、5号线的电阻分别为 47.3欧姆、47.5欧姆；1号线与4、号线的电阻值均为47.5欧姆；

若测得引线之间电阻为无穷大，则说明线圈开路

如果阻值过小，则说明线圈短路，均需要更换

若实际检测电子膨胀阀电动机线圈均正常，则可能是阀体内脏堵，可用高压气体进行吹洗；

四、电子膨胀阀故障判断的秘诀

1）、在空调器断电时，电子膨胀阀应复位，这时可通过听声音或感觉是否振动来判定阀针是否有问题。在关机状态下，阀芯一般处在最大开度，此时断开线圈引线，然后开机运行，如果此时制冷剂无法通过，可以判定阀针卡死；

2）、当判断电子膨胀阀阀体部分损坏，需要更换时应注意，在对电子膨胀阀与过滤器焊接时，需对阀体进行冷却保护，使阀主体温度不超过120℃，并且防止杂质及水分进入阀体内。另外，火焰不要直对阀体，同时需向阀体内部充入氮气，以防止产生氧化物；

3）、电子膨胀阀前的管路系统应安装过滤器，防止系统内氧化皮及杂物堵塞。
