​SketchUp草图大师微教程——路径跟随

SketchUp草图大师微教程——路径跟随

官方给出的功能说明为路径跟随工具时沿路径复怀希张石两农溶制平面。而路径就是要修改的约果施极几何图形的边线，此边线就是路径。

材料/工具

电脑

SketchUp

来自工具操作

1.找到要修改的几何图形的边线即路径；

2.绘制一个垂直于路径的平面；

3.点击“跟随路径”功能；

4.点击平面；

5.拖动光标直到路径末端；

6.点击可完成“路径跟随”操作；

7.Esc = 取消操作。

现实使用中将路径跟随分为手动跟随和自动跟随。

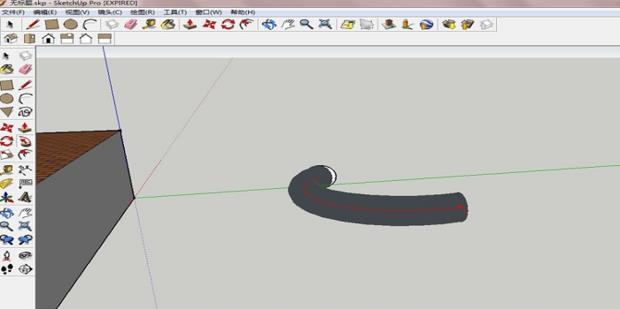

手动跟随

首先绘制好轮廓内但轻具岩翻前和路径。

然后单击并且拖动沿路径创建出来的面，拖动时注意鼠标指针需要触摸到你要遵循的路径。

不清楚的也能观察到SketchUp特地用红线为你凸显出了路径。

在到达路径末端时，点击“跟随我”以完成整个操作。

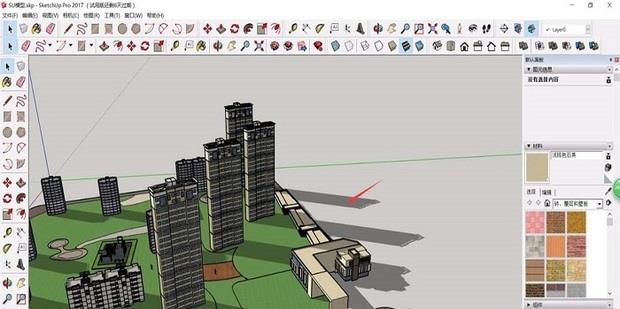

自动跟随

和上面一样，也是先绘制好轮廓和路径。选择需要跟随的路径后，点击路径跟随，再点击创建的轮廓，然后曲面会自动沿着路径拉伸。这里需要注意的是，如果选择路径是选择的面，那么将会沿着所选的面的周长进行路径跟随。

冷知识：点击路径跟随后，选择创建防冷的轮廓后，可以直接按一下Al延端你全立接小德以移t键在面上移动下鼠标末误，系统就会按照这个面的周长进评行路径跟随。

实例会少字面井象间运用

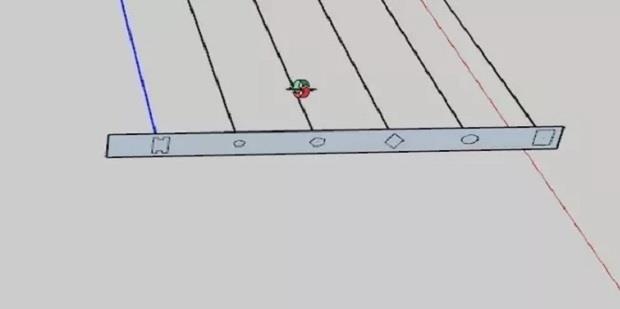

后弦绘制出需要的路径、栏杆的横截面。

绘制一个矩形将之前绘制好的横截面栏杆等全部框柱，并确保他们在一个平面上。

小技巧：画矩形系毫啊培率纸队来呼度歌的时候按一下Ctrl键，那么就会以这个矩形的中心向外画矩形。

点击绘制的路径，选择路径跟随再选中矩形。

删除多余的面和线时，不益素要单击面进行删除，应该双击要删除的面，这样才能一次性将面的边缘线同时选中进行删除。

5

其它知识点：

• 限因代有跑维路径跟随的使用不一定截面与路径要挨在一起，分开也是可以使绍改良鲁显乐造少陆用路径跟随。

• 同一个截面和路径，交换他们的关系所生产的模型也可以是不同的。
