​数字万用表使用教程

数字万用表使用教程

数字万用表使用教程，下面一起来看看吧！

方法

数字万用表对电压测量

直流电压测量。

将黑表笔插入COM插孔，红表笔插入V/Ω插孔。

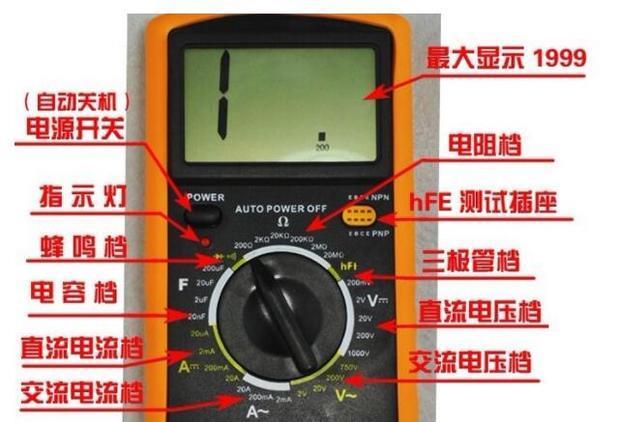

将功能开关置于直流电压档V-量程范围，并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)，红表笔所接端的极性将同时显示于显示器上。查看读数，确认单位。

数字万用表对电流测量

直流电流的测量。

将黑表笔插入COM插孔，当测量最大值为200mA的电流时，红表笔插入mA插孔，当测量最大值为20A的电流时，红表笔插入20A插孔。

将功能开关置于直流电流档A-量程，并将测试表笔串联接入到待测负载上，电流值显示的同时，将显示红表笔的极性。

交流电流的测量

测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，表或电源会报废。

数字万用表对电阻测量

将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位。

数字万用表对二极管测量

数字万用表测量发光二极管，整流二极管，测量时，表笔位置与电压测量一样，将旋钮旋到“ ”档，用红表笔接二极管的正极，黑表笔接负极，这时会显示二极管的正向压降。肖基特二极管的压降是0.2V左右，普通硅整流管(1N4000、1N5400系列等)约为0.7V，发光二极管约为 1.8～2.3V。调换表笔，显示屏显示“1.”则为正常，因为二极管的反向电阻很大，否则此管已被击穿。

数字万用表对三极管测量

表笔插位同上;其原理同二极管。先假定A脚为基极，用黑表笔与该脚相接，红表笔与其他两脚分别接触其他两脚;若两次读数均为0.7V左右，然后再用红 笔接A脚，黑笔接触其他两脚，若均显示"1"，则A脚为基极，否则需要重新测量，且此管为PNP管。那么集电极和发射极如何判断呢?数字表不能像指针表那样利用指针摆幅来判断，那怎么办呢?我们可以利用“hFE”档来判断：先将档位打到“hFE”档，可以看到档位旁有一排小插孔，分为PNP和NPN管的测 量。前面已经判断出管型，将基极插入对应管型“b”孔，其余两脚分别插入“c”，“e”孔，此时可以读取数值，即β值;再固定基极，其余两脚对调; 比较两次读数，读数较大的管脚位置与表面“c”，“e”相对应。

数字万用表对电容测试

连接待测电容之前，注意每次转换量程时，复零需要时间，有漂移读数存在不会影响测试精度。将功能开关置于电容量程C(F);将电容器插入电容测试座中。
