​简单介绍一下测线器

2025-02-19 15:18 来源:来今网 点击:

简单介绍一下测线器

专业的人员都很了解测线器的功能,在这里我给感兴趣的非专业读者简单介绍一下。先上图,看看测线器长什么样子:

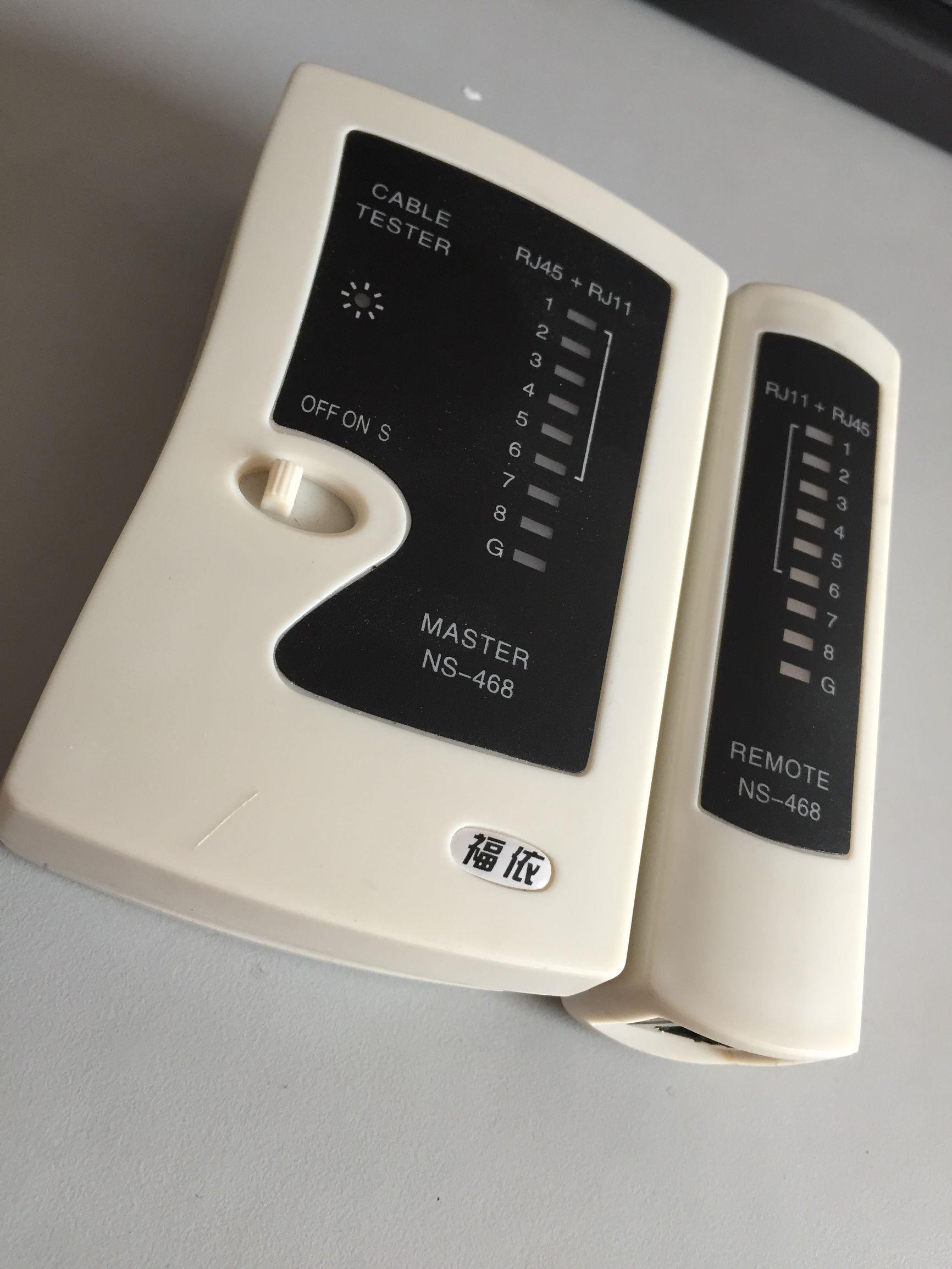

不同厂家生产的测线器外观都差不多

正面有开关、频率指示灯、线号灯

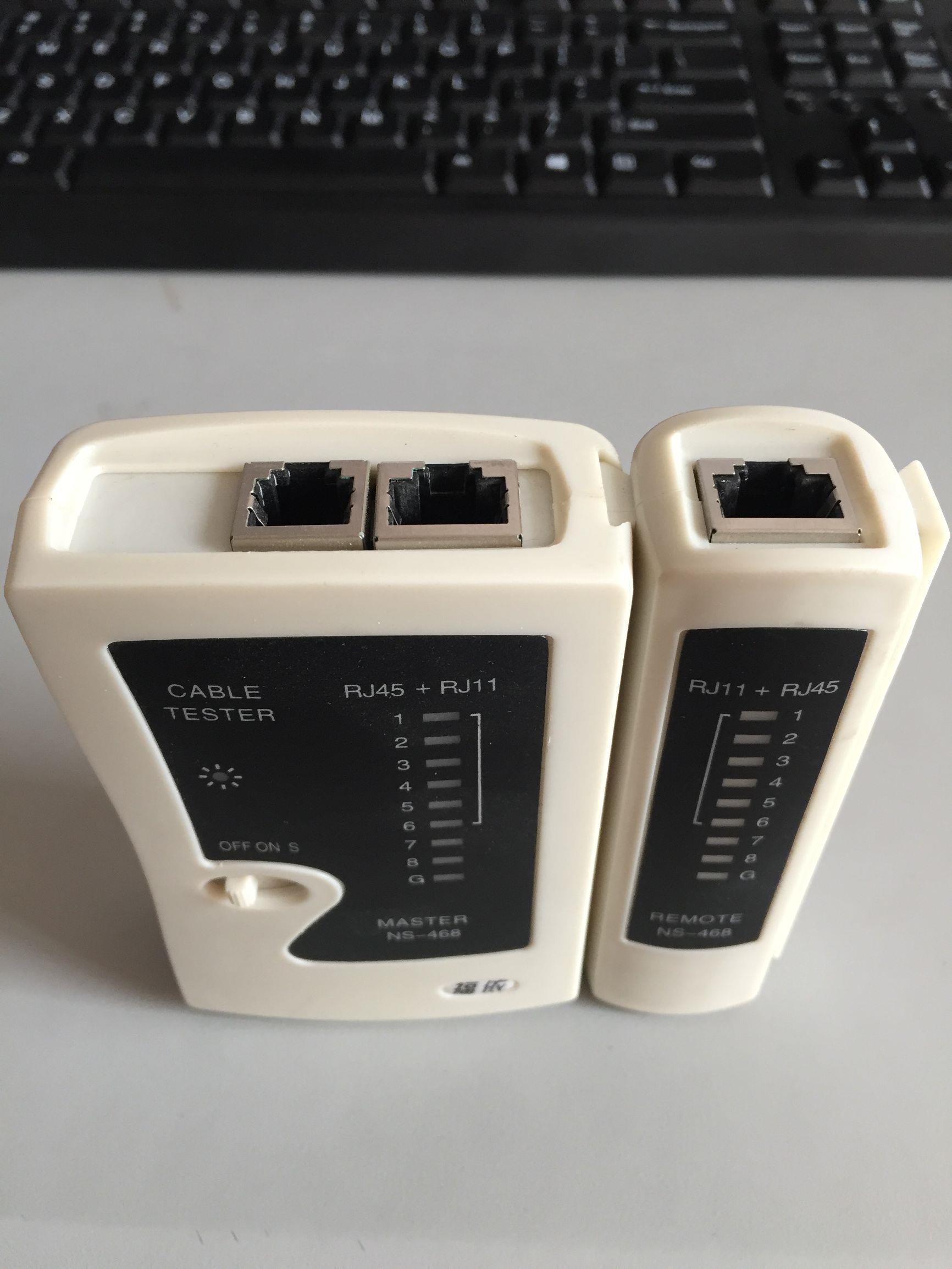

测线器是分为两个部分,用的时候需要将网线分别接在两端

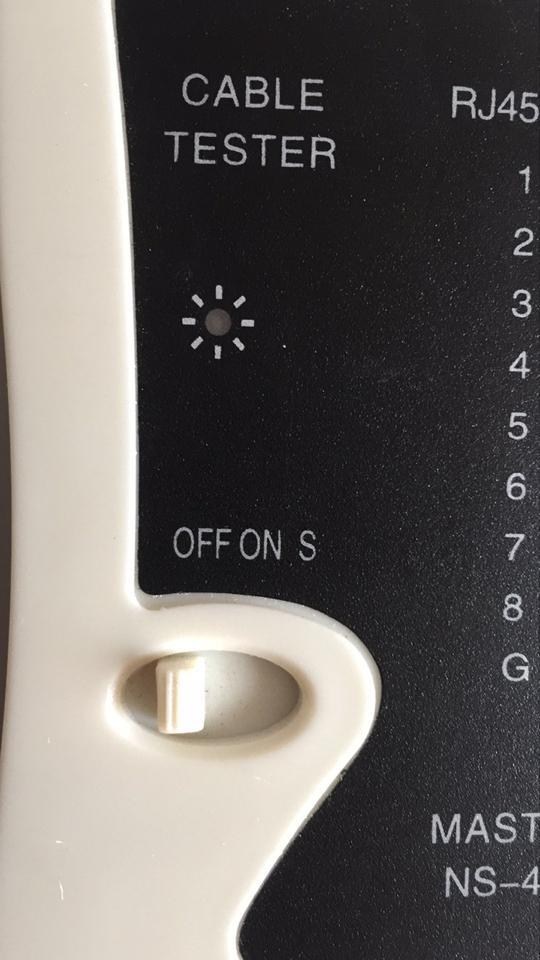

开关分为两个档位、ON是正常频率、S是低频率闪烁意思是SLOW

使用的时候,需要将网线的两端分别接在测线器的两个部分上:

用的蓝色成品线做演示

打开开关,若两个部分的线号灯以同样的顺序闪动,说明这条双绞线是畅通没问题的。

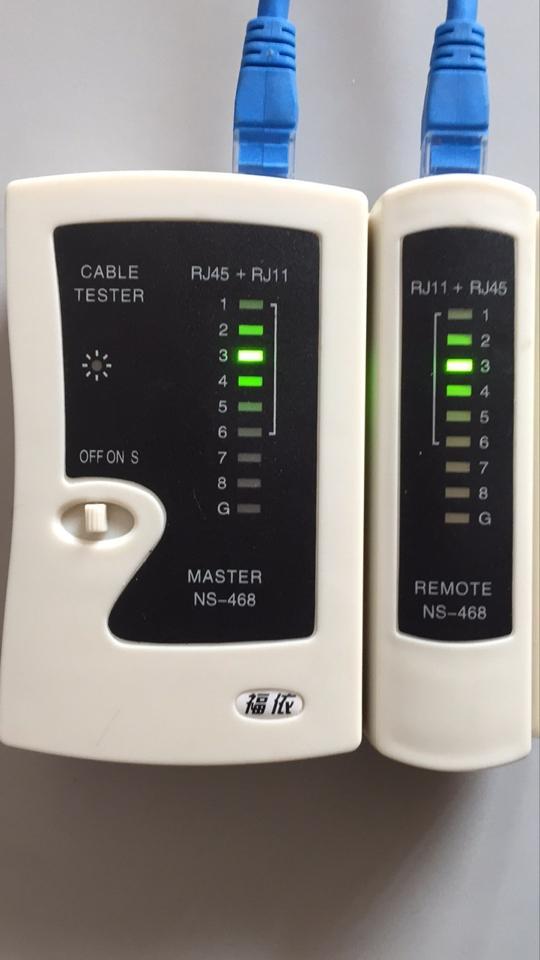

抓拍的是3号线两端畅通,同时亮起

下面上两个gif,第一段是正常频率的闪动,第二段是在S挡的慢速闪动:

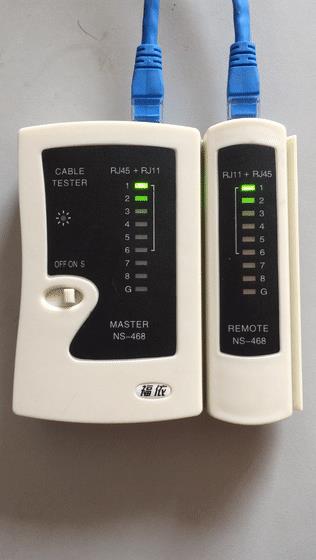

正常速度,1-8号线同步闪亮

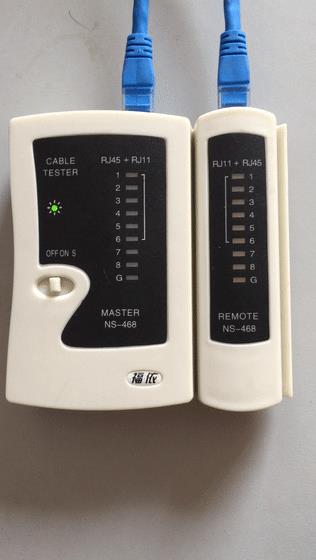

S挡慢速闪动

测线器最简单直接的用途就是检测我们压制的水晶头是否能正常工作。此外,当我们在判断某条网线能否联网时,需要将网线插入到测线器上,如果1-8号线依次闪亮,说明网线畅通并且线路远端正插在一台已经通电的设备上。后续我会再发一篇关于如何快速确定网络故障的帖子,教大家一个简单的排查顺序。

另外,测线器不仅仅能测量网线的故障,这一款测线器支持两种接口的测量RJ45和RJ11。RJ45就是我们常用的8针网线,而RJ11是我们常用的6针电话线(虽然我们只用到两针)。

如有不妥,请多指教。
