​真时（Pacewear）P1腾讯智能手表-深度拆解

真时（Pacewear）P1腾讯智能手表-深度拆解

今天给大家拆解的一款产品是真时（Pacewear）P1腾讯智能手表，目前京东双11的活动价为598元。

Pacewear P1腾讯智能手表支持50米防水，1.3寸360*360分辨率的AMOLED显示屏，4GB大容量存储，6轴传感器，心率传感器，环境光传感器，前壳为铝合金材质，表带材质有两种TPU和硅胶，硅胶材质表带会稍软些，实际上手体验区别不大。

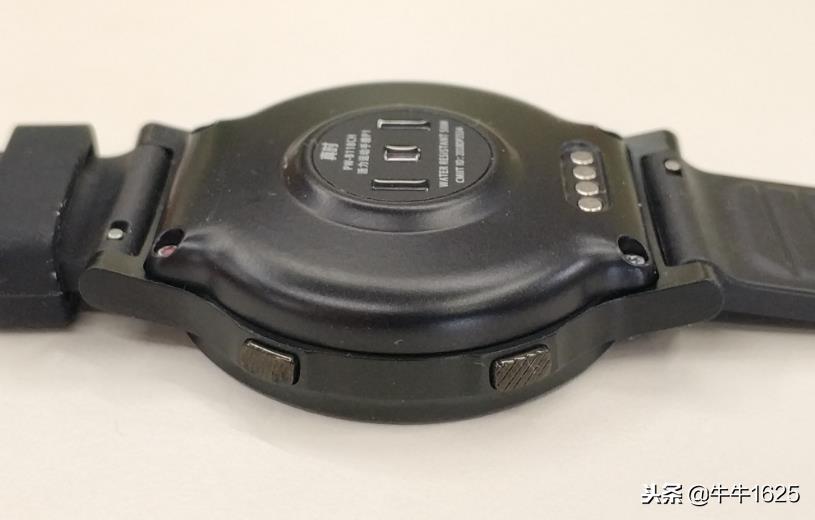

手表的侧面有两个按键，一个是菜单按键，一个是微信支付的快捷按键。

下面开始拆解：

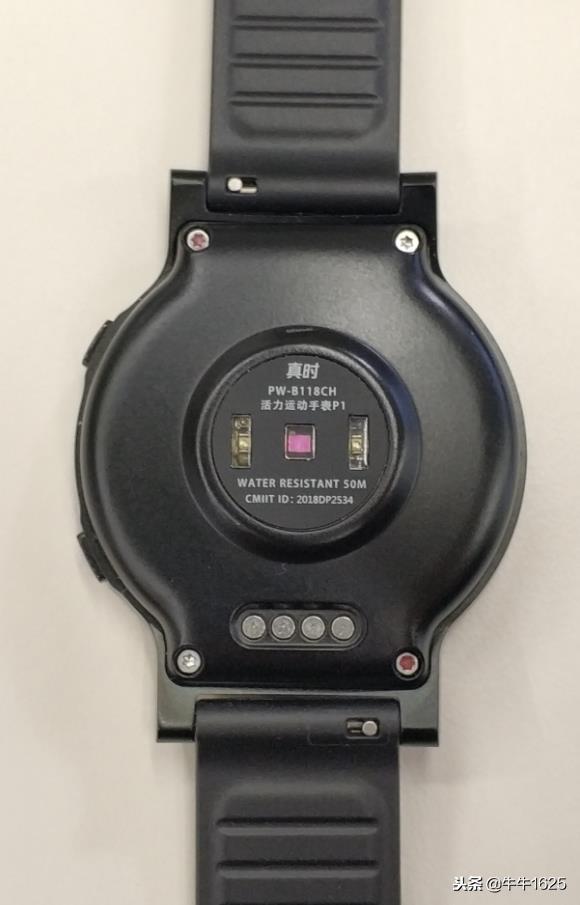

先用螺丝刀（T3）拆掉后面的四颗螺丝钉。

然后撬开后壳，注意后壳与前壳有FPC相连接不要扯断，用T3螺丝刀拆掉后面的两颗螺丝钉，拿掉两个BTB连接器的压片。

撬开三个BTB连接器，篮框处是转子马达，黄框处是PPG心率传感器。

用撬片或者一字螺丝刀从下图中红圈处撬动主板模块（撬动前一定要先挑开屏幕的两个BTB连接器，图片仅用做指示撬动位置使用）。

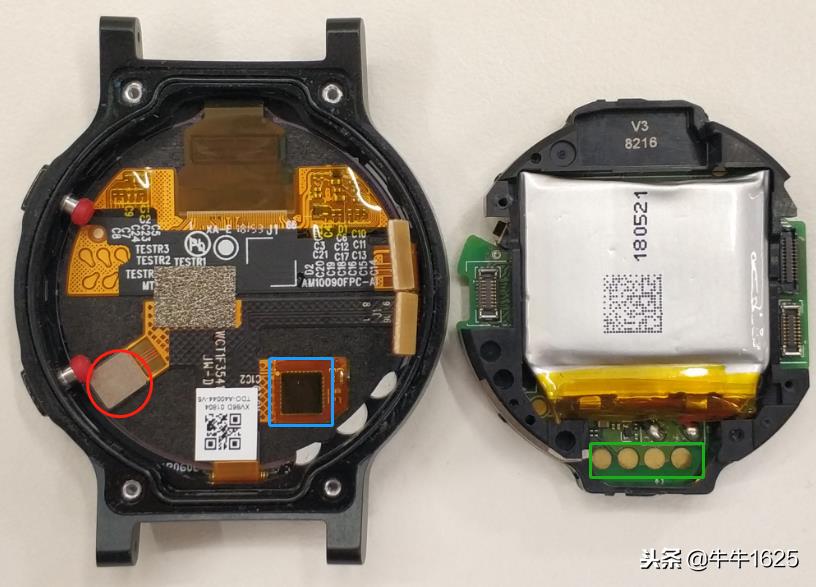

分离主板模块和前壳后可看出红圈处为ALS环境光传感器，篮框处为屏幕的触控芯片，绿框为USB Pogo-pin接触点。

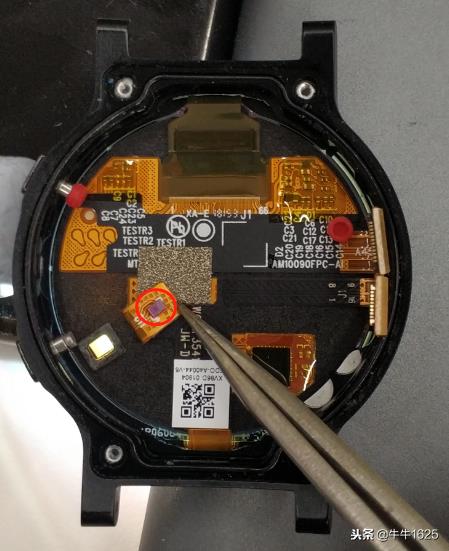

撬开环境光传感器FPC可看见传感器芯片的本体，光线可透过OLED屏幕的玻璃进入传感器内，用手电筒照此处可见光线透过。

将模组正面主板上的三颗螺丝（T3）拧下来即可分离主板和电池支架。图中黄框处贴在芯片上的应该是电磁屏蔽材料。

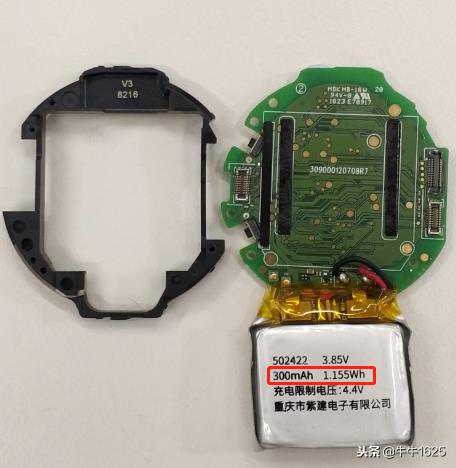

分离完主板和支架后再分离主板和电池，电池由两条双面胶粘在了主板上，电池与主板为焊线连接，电池仅有两根线猜测电池温度检测电阻挪到了主板上（一般情况下电池温度检测电阻放置在电池保护板上），电池容量为300mAh。

主板的屏蔽罩是不可拆卸式的需要用热风枪拿掉屏蔽罩，红色框为主控芯片联发科MTK2523DA，橙色框为镁光的4GB eMMC存储芯片，黄色框为联发科MT5931 独立WIFI芯片，绿色框为ST的6轴传感器的芯片（重力加速计+陀螺仪），篮色框的两颗芯片分别是美信的MAX77734锂电池充电芯片和美信的库仑计（电池电量计）芯片，玫瑰色框为独立GPS芯片（U-BLOX M8030）与华为Watch2 pro是同款GPS芯片,紫色框应该是协处理器Apollo超低功耗MCU芯片。

最后来一张全家福。
