电动机故障维修是电工常遇到的事，可是绝大多数电工对电机的内部原理不清楚，只能对电机进行简单的好坏判断，还有的电工连电机的好坏都判断不了。其实电机维修很简单，只要掌握规律，那都不是事。

简单地说三相电机内部有三组线圈，通入三相交流电，内部就形成旋转磁场，电机转子就能旋转。电机转速的高低与电机内部所嵌的线圈空间布置和接线有关，电机内部形成一对磁极的就是二极电机，两对磁极就是四极电机，三对磁极就是六极电机…，极数越小转速越高。

例如二极电机，绕组在定子铁心内部的空间布置就是这样的。

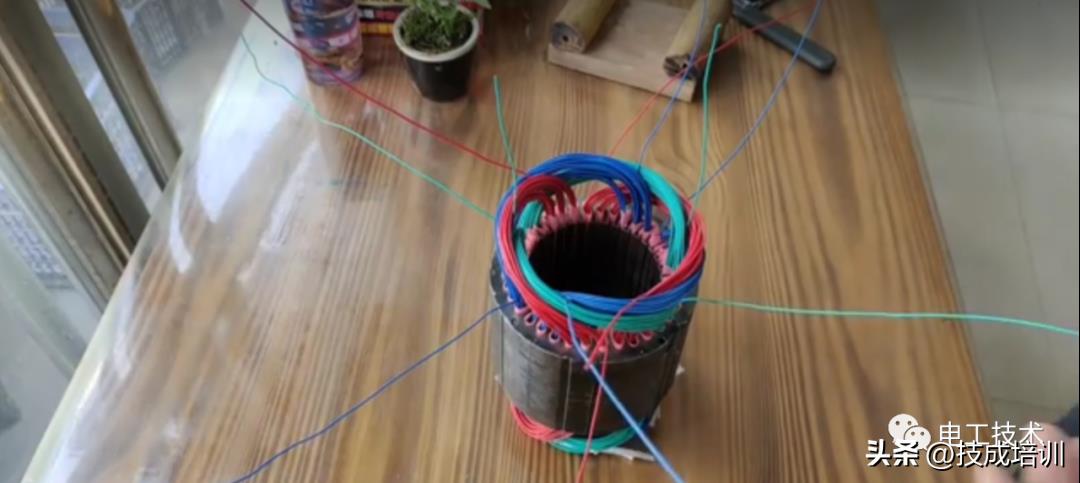

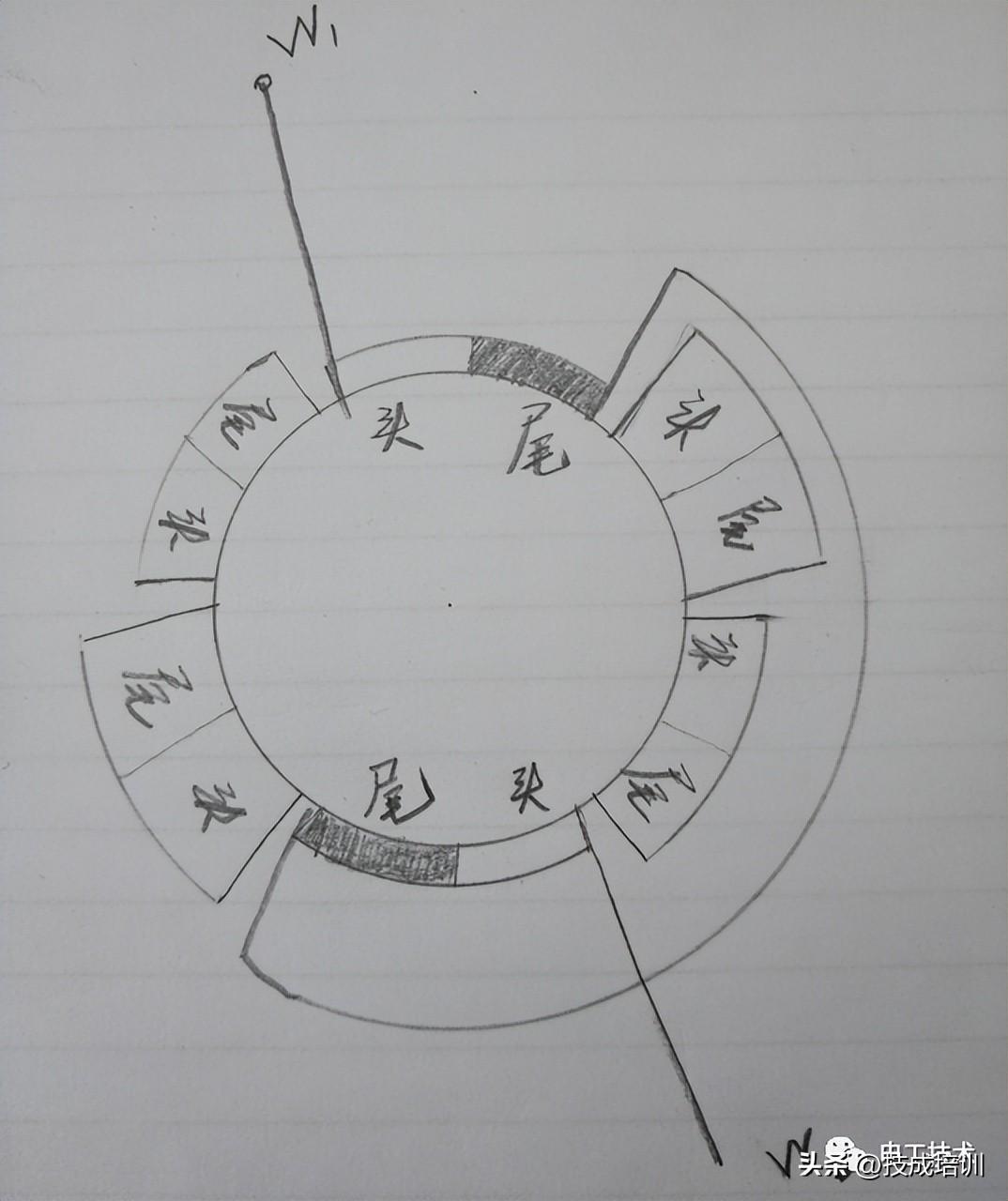

从图中可以看出，每相有两组线圈，就拿红色线圈来说，就是左边一组、右边一组，而且每组有一个线头在里圈，一个线头在外圈，三相总共六组线圈，里圈有6个线头，外圈也有6个线头，共12个线头，这也是所有二极电机内部线头的分布。我们用一个布线接线图来更直观地说明一下。用常见的Y-90L-2。

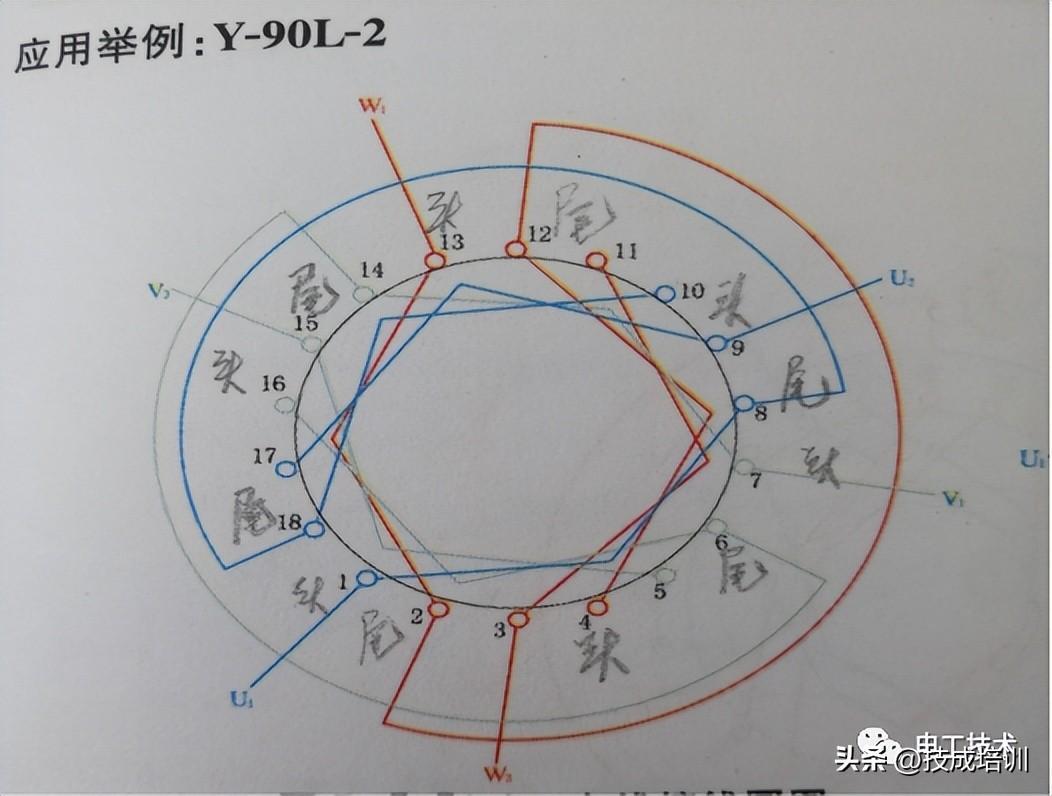

我在图中已经标注了每一相的头尾，如红色的这相，2-13为一把线圈组成一组，4-12、3-11为两把线圈组成一组，其他相也都是这样的，我们把图中表示头的线为引出线，表示尾的线为内部接线，从图中可以看出任何一相的尾端1-4就是它同相的另一个尾端，把这两个线头接在一起就可以，这就是极相组的接线方法，也就是尾连尾（一夸四一接）。

再用接线简图表示一下内部接线。尾连尾。

按这样的方法把其他相接好后，外部就有6个线头。

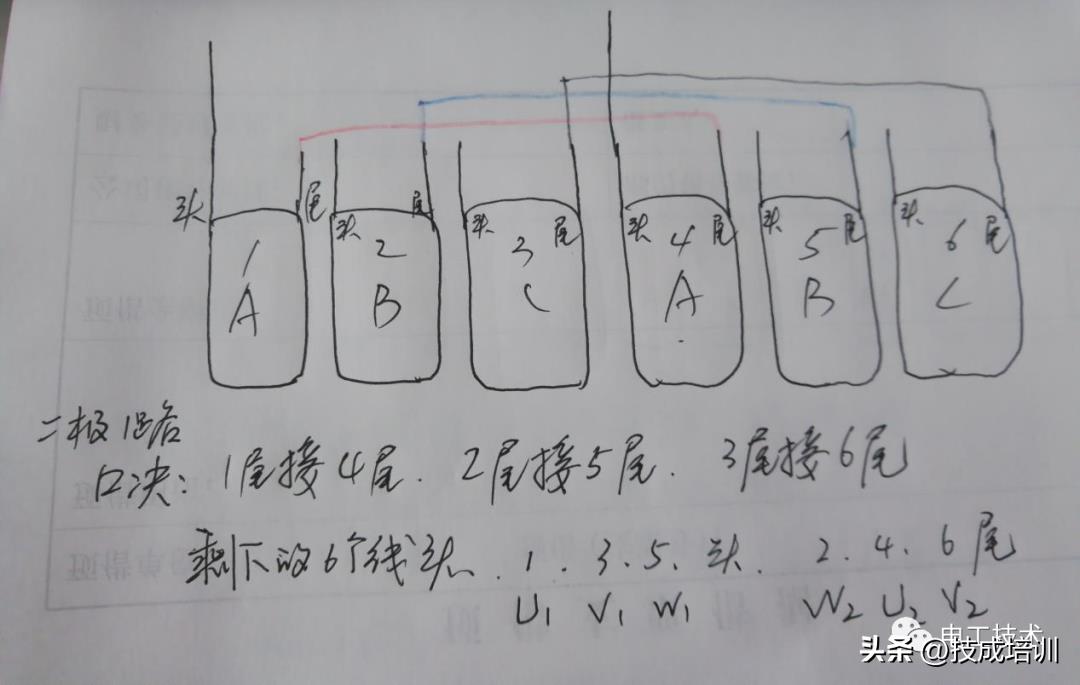

还可以把定子铁芯展开，所有线圈全部展开放在一个平面上。

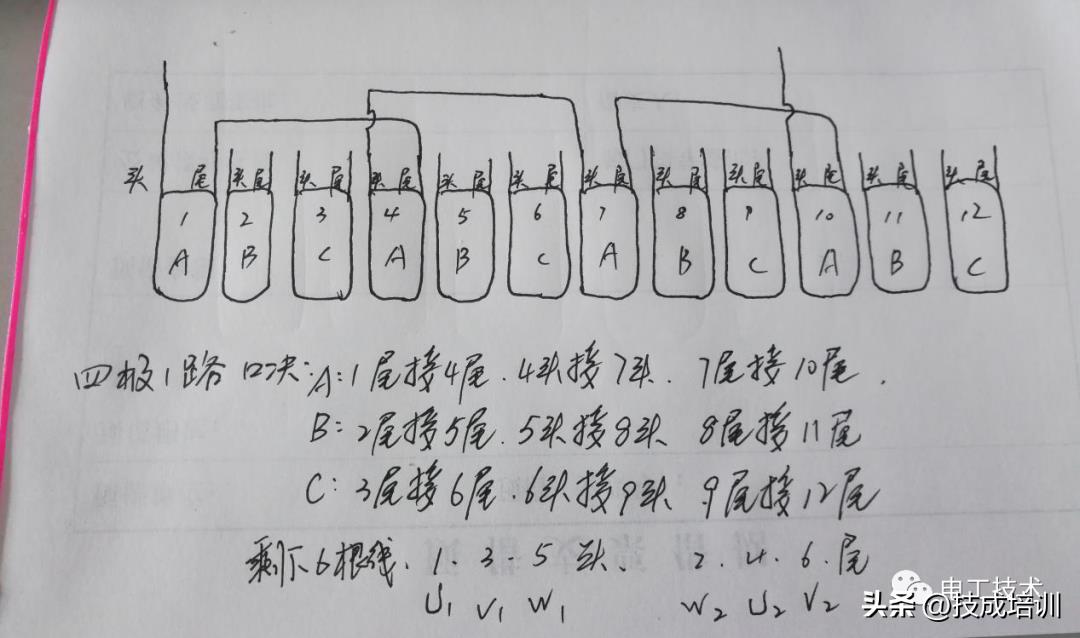

剩下的6根线，不论从哪一个方向数线，123456根线，我们可以任意定义1、3、5为头，2、4、6为尾，将线引出接到电机接线盒内部的接线柱上就可以了。刚我们是用的尾连尾的方法，用头连头的方法也是一样的。四极电机是每相四个极相组，共12个头12个尾，极相组之间接线也是一夸四一接。直接看展开图找接线规律。

这是四极电机的接线规律，六极、八极…的方法也是一样的，只要掌握规律就行。你说电机维修简单不简单，你说了算。
